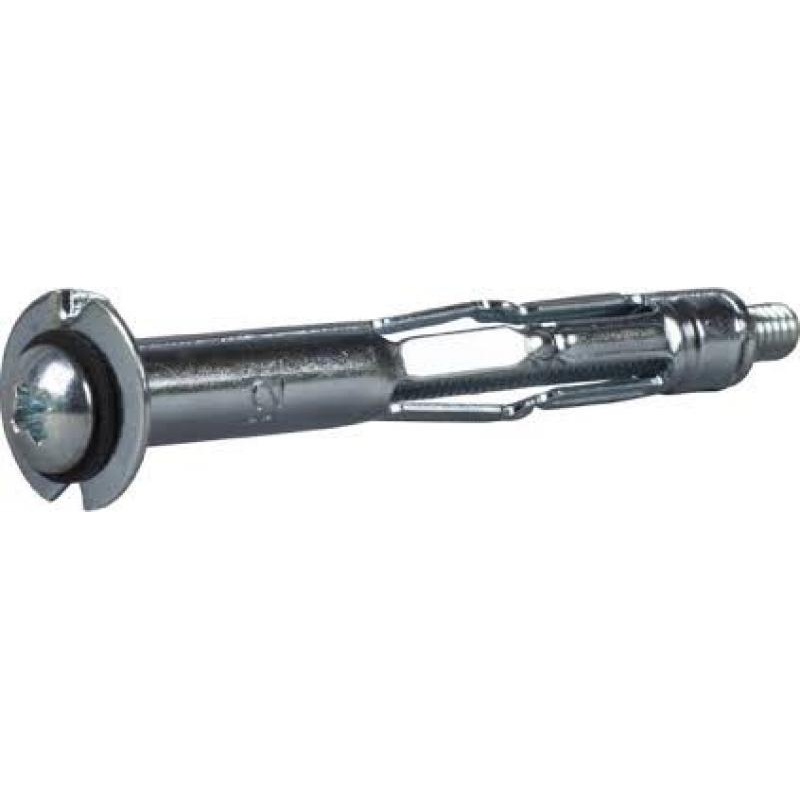

SAM 4D metallekspander kahekordne M4x60 ph2-100tk(6)
Hind:
25,00 €
ESSVE SAM metallekspander on mõeldud kinnitamiseks igat tüüpi plaatmaterjalidesse, nt kips-, puitlaast- ja puitkiudplaadid, ka plast-, plekk- ja laminaatplaadid.
SAM metallekspander on terasest valmistatud kinnituselement, mille alushülss on kruvi jaoks sisekeermetega. SAM metallekspandri monteerimisel tuleb kasutada montaažitööriista SAMMY või tange SAM (vt Montaažitarvikud). Metallekspander tõmmatakse kokku ja selle keskosa ekspandeerub, mille juures neli jalga painduvad tagasi. Kandevõime on kõrge, kuna jalad jagavad rõhu suurel pinnal ära. Montaažitööriistad tagavad, et saadakse korrektne ekspandeerumine. Metallekspandriga SAM saab püsiva keermestatud kinnituspunkti. Ekspander on konstrueeritud nii, et püsib korralikult paigal isegi siis, kui kruvi on välja võetud. Ekspandrit on meetriliselt keermestatud kruvidele mõõtudega 4, 5 ja 6 mm ning sellel on Philipsi ristpea Ph2.
Tehniline spetsifikatsioon
Kasutuskeskkond Sisetingimus
Haardeala min (mm) 19-27
Korrosiooniklass C1
Puuri diameeter (mm) 8
Pikkus (mm) 60
Detaili paksus (mm) 18
Materjal, kuhu kinnitatakse Kipsplaat, Plaat
Meeterkeere M4
Pinnatöötlus Tsink pinnakattega
Otsaku PZ2+SL
SAM metallekspander on terasest valmistatud kinnituselement, mille alushülss on kruvi jaoks sisekeermetega. SAM metallekspandri monteerimisel tuleb kasutada montaažitööriista SAMMY või tange SAM (vt Montaažitarvikud). Metallekspander tõmmatakse kokku ja selle keskosa ekspandeerub, mille juures neli jalga painduvad tagasi. Kandevõime on kõrge, kuna jalad jagavad rõhu suurel pinnal ära. Montaažitööriistad tagavad, et saadakse korrektne ekspandeerumine. Metallekspandriga SAM saab püsiva keermestatud kinnituspunkti. Ekspander on konstrueeritud nii, et püsib korralikult paigal isegi siis, kui kruvi on välja võetud. Ekspandrit on meetriliselt keermestatud kruvidele mõõtudega 4, 5 ja 6 mm ning sellel on Philipsi ristpea Ph2.
Tehniline spetsifikatsioon
Kasutuskeskkond Sisetingimus
Haardeala min (mm) 19-27
Korrosiooniklass C1
Puuri diameeter (mm) 8
Pikkus (mm) 60
Detaili paksus (mm) 18
Materjal, kuhu kinnitatakse Kipsplaat, Plaat
Meeterkeere M4
Pinnatöötlus Tsink pinnakattega
Otsaku PZ2+SL
Sarnased tooted
Metallankrud galvaaniline tsink
ava: 12-14mm
kruvi 8-10mm
ava: 12-14mm
kruvi 8-10mm
Tootekood: 82710060
, Laoseis: Laos
14,00 €
Drop-in ankur sekundaarseteks kinnitusteks poorsetele pindadele, nt. pimsskivi, kerg- või gaseeritud betoon. Tsingitud teras
Võib kasutada erinevatel pindadel: Poorbetoon PB2/PB4, perforeeritud plaat, pimsskivi, kergbetoon
Ankur lüüakse kuni tasapinnani ilma eelpuurimiseta poorbetooni PB2
Lihtne paigaldus
Kasutamiseks eelpaigutatud paidaldiseta
Metallist tüübel W-MG 8 koos M8 keermestatud kruviga vastab "TRGI" (Saksa tehnilised juhised gaasipaigaldiste jaoks) nõuetele. Käesoleva juhendi punkt 3.3.7.2 sätestab sisetorude paigaldamise nõuded: „Torukinnitused peavad olema tulekindlad. Torukinnituste tugiosad peavad olema valmistatud mittesüttivast materjalist."
Kasutada saab puidu- ja puitlaastplaadikruve
Tulekindlus: F30, F60, F90 ja F120 (ankurdusalus: ≥Vertikaalselt perforeeritud tellis HLZ 12, lubi-õõnestellis ≥ KSL 12, ≥ poorbetoon, tugevusklass 4)
Kokkupuude tulega vastavalt standardile DIN 4102-2:1977-09 (ühtlane temperatuuri-aja kõver)
Kasutusala
Torusüsteemide kinnitamine, sealhulgas lae piirkonnas (kinnitamata)
Gaasitorude kinnitamine
Veetorude ja toruklambrite kinnitamine
Ankru läbimõõt
8 mm
Ankru pikkus (l) (l)
38 mm
Puuri nominaalne läbimõõt PB 4 (d 0)
6 mm
Puuri nimiläbimõõt kärgtellis (d 0)
10 mm
Nominaalne puuri läbimõõt pimsis (d 0)
8 mm
Puuriaugu sügavus (t)
43 mm
Kinnitussügavus (h s)
38 mm
Keerme läbimõõt (d thr)
8 mm
Võib kasutada erinevatel pindadel: Poorbetoon PB2/PB4, perforeeritud plaat, pimsskivi, kergbetoon
Ankur lüüakse kuni tasapinnani ilma eelpuurimiseta poorbetooni PB2
Lihtne paigaldus
Kasutamiseks eelpaigutatud paidaldiseta
Metallist tüübel W-MG 8 koos M8 keermestatud kruviga vastab "TRGI" (Saksa tehnilised juhised gaasipaigaldiste jaoks) nõuetele. Käesoleva juhendi punkt 3.3.7.2 sätestab sisetorude paigaldamise nõuded: „Torukinnitused peavad olema tulekindlad. Torukinnituste tugiosad peavad olema valmistatud mittesüttivast materjalist."
Kasutada saab puidu- ja puitlaastplaadikruve
Tulekindlus: F30, F60, F90 ja F120 (ankurdusalus: ≥Vertikaalselt perforeeritud tellis HLZ 12, lubi-õõnestellis ≥ KSL 12, ≥ poorbetoon, tugevusklass 4)
Kokkupuude tulega vastavalt standardile DIN 4102-2:1977-09 (ühtlane temperatuuri-aja kõver)
Kasutusala
Torusüsteemide kinnitamine, sealhulgas lae piirkonnas (kinnitamata)
Gaasitorude kinnitamine
Veetorude ja toruklambrite kinnitamine
Ankru läbimõõt
8 mm
Ankru pikkus (l) (l)
38 mm
Puuri nominaalne läbimõõt PB 4 (d 0)
6 mm
Puuri nimiläbimõõt kärgtellis (d 0)
10 mm
Nominaalne puuri läbimõõt pimsis (d 0)
8 mm
Puuriaugu sügavus (t)
43 mm
Kinnitussügavus (h s)
38 mm
Keerme läbimõõt (d thr)
8 mm
Tootekood: 0905308
, Laoseis: Laos
26,00 €
