UNIVERSAALTÜÜBEL GRIPPER 6x32, 100tk

ESSVE SAM metallekspander on mõeldud kinnitamiseks igat tüüpi plaatmaterjalidesse, nt kips-, puitlaast- ja puitkiudplaadid, ka plast-, plekk- ja laminaatplaadid.
SAM metallekspander on terasest valmistatud kinnituselement, mille alushülss on kruvi jaoks sisekeermetega. SAM metallekspandri monteerimisel tuleb kasutada montaažitööriista SAMMY või tange SAM (vt Montaažitarvikud). Metallekspander tõmmatakse kokku ja selle keskosa ekspandeerub, mille juures neli jalga painduvad tagasi. Kandevõime on kõrge, kuna jalad jagavad rõhu suurel pinnal ära. Montaažitööriistad tagavad, et saadakse korrektne ekspandeerumine. Metallekspandriga SAM saab püsiva keermestatud kinnituspunkti. Ekspander on konstrueeritud nii, et püsib korralikult paigal isegi siis, kui kruvi on välja võetud. Ekspandrit on meetriliselt keermestatud kruvidele mõõtudega 4, 5 ja 6 mm ning sellel on Philipsi ristpea Ph2.
Tehniline spetsifikatsioon
Kasutuskeskkond Sisetingimus
Haardeala min (mm) 19-27
Korrosiooniklass C1
Puuri diameeter (mm) 8
Pikkus (mm) 60
Detaili paksus (mm) 18
Materjal, kuhu kinnitatakse Kipsplaat, Plaat
Meeterkeere M4
Pinnatöötlus Tsink pinnakattega
Otsaku PZ2+SL

Tüüblid nailon

Metallankrud galvaaniline tsink
ava: 7-8mm
kruvi 5-6mm

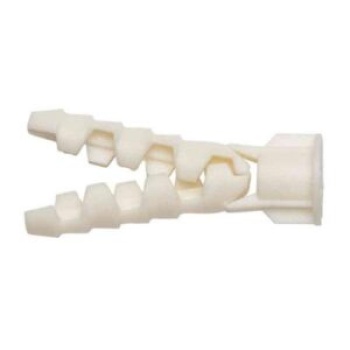

ABS plastikust ankur sekundaarseks kinnituseks. Kasutage koos sobiva pistikukruviga

Kvaliteetne ABS

Täielikult mädanemiskindel

Termiliselt stabiilne -40°C kuni +80°C

Kinnitus positiivse lukustuse kaudu

Ankurdus ilma paisumisrõhuta

Võimalik on väike serva- ja teljevaba ruum

Paigaldamisel soovitame ASSY-D kruve


Kasutusala

Poorbetooni sekundaarsete kinnituste jaoks

Komponentide kinnitamiseks koos puidu- või puitlaastplaadi kruviga (nt ASSY-D)

Väljas või märgades ruumides koos roostevabast terasest kruviga

Materjal


ABS

Ankru läbimõõt


18 mm

Nominaalne puuri läbimõõt (d 0)


10 mm

Nõutud puitlaastplaadi kruvi läbimõõt


4,5 - 6 mm

Augu läbimõõt komponendis (d Bau)


6.5 mm

Min. temperatuurikindlus


-40 °C

Max. temperatuurikindlus


80 °C

Minimaalne komponendi paksus (d)


80 mm

Kinnitussügavus (h s)


50 mm

Keskpunktidevaheline kaugus (a)


100 mm
