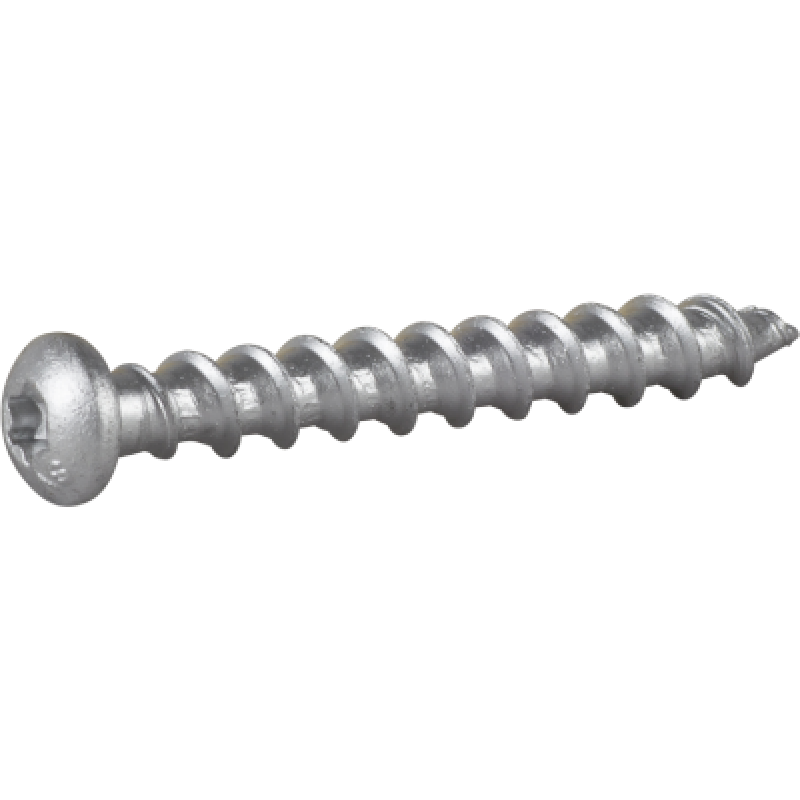

8x65 kergbetoonikr.ümarpea tx30/CorrSeal/C4-100tk(4)
Pea diameeter 12
Välisdiameeter (mm) 8
Pikkus (mm) 65
Keerme pikkus (mm) 60
Detaili paksus (mm) 5
Sertifikaadid RISE CorrSeal
Kasutuskeskkond Välitingimus
Korrosiooniklass C4
Pea tüüp/kuju Kumerpea
-
Kasutusvaldkond
ESSVE kergbetoonikruvi kasutatakse kinnitamiseks poorsetesse materjalidesse, nagu kergbetoon ja kergklinker (nimetatakse ka lecaks, ytongiks, sinibetooniks jne). Kergbetoonikruvi saab kasutada puit- ja teraskarkassi sõrestikupostide montaažiks, alustalamontaažiks, puitsisustustoodete ülespanekuks, isolatsiooni kinnitamiseks jne. Isolatsiooni montaažil võib kasutada nt ESSVE isolatsioonihoidja seibi Ø90 mm, art. nr 36122.
Kruvi klassifitseerub korrosiooniklassi C4, mis tähendab, et see toimib suurepäraselt nii sise- kui ka väliskeskkonnas.
-
Kirjeldus
Kergbetoonikruvi keere on disainitud poorsete materjalide jaoks nagu kergbetoon ja kergklinker. Peitpeaga kruvi on varustatud lõikavate soontega, et minimeerida ülepingutamise riski ja kergendada süvistamist puitu.
-
Paigaldamine
Kergbetoonikruvi kruvitakse otse kergbetooni/-klinkerisse, s.t mingit ettepuurimist ei ole vaja. Monteerimiseks soovitatakse momentkruvikeerajat. Kruvi ülepingutamise vältimiseks tuleb kruvikeerajal kasutada madalaid pöördeid. Ülepingutamine võib tähendada, et keere puruneb nihkel, mille tagajärjel väheneb koormustaluvus tugevasti ning tuleb teostada uus montaaž.
Pea diameeter 12
Välisdiameeter (mm) 8
Pikkus (mm) 130
Keerme pikkus (mm) 60
Detaili paksus (mm) 70
Sertifikaadid RISE CorrSeal
Kasutuskeskkond Välitingimus
Korrosiooniklass C4
Pea tüüp/kuju Peitpea
Korrosiooniklass C4
Otsaku TX30
Pea diameeter 12
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Pikkus (mm) 92
Detaili paksus (mm) 57/42
Puurimissügavus (mm) 45/60
Pingutusmoment paigaldamisel 15
Kasutuskeskkond Välitingimus
Pea tüüp/kuju Peitpea
Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Pinnatöötlus CorrSeal annab vastavalt Rootsi tüübikinnitusele 15-aastase vastupidavuse korrodeeruvusklassi C4 puhul. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C4 väliskeskkonnad, kus esineb märgatavas koguses õhusaastet või mõõdukas koguses soola, näiteks tööstuspiirkonnad ja rannikualad.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti.
Betoonikruvi ECS on läbikarastatud ning sellega seoses tundlik viltuse sissekruvimise vastu. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
ESSVE betoonikruvi EBS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et paigaldada betoonikruvi koos allesjääva puurimistolmuga. Vastasel juhul ei ole võimalik kruvi paigaldada õige sügavuseni.
Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Läikivaks tsingitud pinnatöötlus sobib paigaldustöödeks siseruumides, kus korrodeeruvusklassiks on C1. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C1 sisekeskkonnad, kus on köetavad ruumid, madal õhuniiskus ja vähene saaste hulk, nt kontorid, poed, koolid ja hotellid.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti (nt kiilankrud).
Betoonikruvi ECS on läbikarastatud ning seetõttu tundlik viltusele sissekruvimisele. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
Betoonikruvi ECS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et betoonikruvi saavutaks õige paigaldussügavuse sõltumata võimalikust auku jäänud puurimistolmust.
Korrosiooniklass C1
Materjal, kuhu kinnitatakse Betoon, Õõnespaneel, Kivi
Padruni tüüp 13 mm
Pea diameeter 17.5
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Paigaldussügavus (mm) 35
Pikkus (mm) 40
Detaili paksus (mm) 5
Puurimissügavus (mm) 45
Pingutusmoment paigaldamisel 15
Pea kuju Kuuskantpea äärikuga
Pinnatöötlus Tsink pinnakattega
Kasutuskeskkond Sisetingimus
Paigaldussügavus (mm) 25
Kasutuskeskkond Välitingimus
Heakskiidud CE, ETA
Südamiku diameeter (mm) 4,3
Pea kuju Kuuskantpea
Pingutusmoment paigaldamisel 10
Põhimaterjalid Teras
Korrosiooniklass C3
Välisdiameeter (mm) 6,3
Pea diameeter 19
Tihendseibi diameeter (mm) 19
Puuri diameeter (mm) 5,2
Puurimissügavus (mm) 35
Pikkus (mm) 310
Tihendseib Roostevaba teras koos EPDM tihendseibiga
Detaili paksus (mm) 280
Materjal, kuhu kinnitatakse Betoon, Õõnes tellis, Tellis, Puit
Min ristkoormuse kaugus servast 50
Min tõmbekoormus kaugus servast 40
Omavaheline kaugus min (mm) 100
Padruni tüüp 8 mm
Paigaldussügavus tellises (mm) 40
Paigaldussügavus betoonis (mm) 25
Pinnatöötlus Ruspert
ESSVE betoonikruvi Sandwich Element sobib sandwich-paneelide paigaldamiseks betooni, tellisesse, auktellisesse ning puidust aluspinnale. Paigaldamisel betooni, tellisesse ja auktellisesse tuleb ette puurida 5,0 mm puuriga.
Kruvi on betoonikeermega ja valmistatud Ruspert pinnatöötlusega karastatud terasest. Seib on roostevabast terasest ning vulkaniseeritud EPDM-kummist tihendiga. Kruvil on kuuskantpea.
