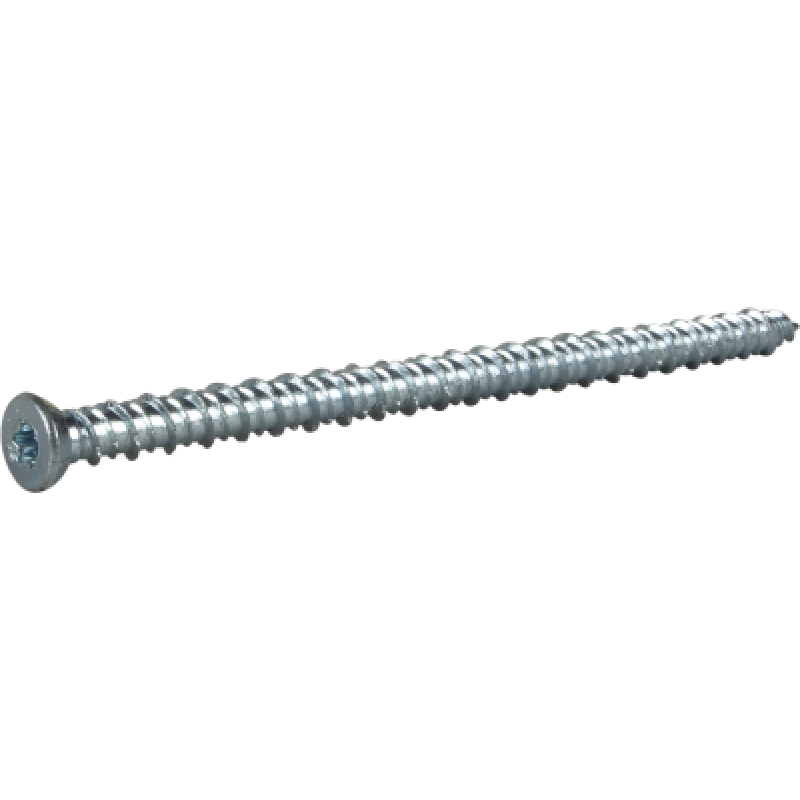

7,5x132 betoonikr. Täiskeere, peitpea tx30/ts/C1-50tk(6)
Pea diameeter 12
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Pikkus (mm) 132
Kasutuskeskkond Sisetingimus
Korrosiooniklass C1
Pea tüüp/kuju Peitpea
-
Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
-
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Läikivaks tsingitud pinnatöötlus sobib paigaldustöödeks siseruumides, kus korrodeeruvusklassiks on C1. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C1 sisekeskkonnad, kus on köetavad ruumid, madal õhuniiskus ja vähene saaste hulk, nt kontorid, poed, koolid ja hotellid.
-
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti (nt kiilankrud).
Betoonikruvi ECS on läbikarastatud ning seetõttu tundlik viltusele sissekruvimisele. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
Betoonikruvi ECS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et betoonikruvi saavutaks õige paigaldussügavuse sõltumata võimalikust auku jäänud puurimistolmust.
Pea diameeter 12
Välisdiameeter (mm) 8
Pikkus (mm) 65
Keerme pikkus (mm) 60
Detaili paksus (mm) 5
Sertifikaadid RISE CorrSeal
Kasutuskeskkond Välitingimus
Korrosiooniklass C4
Pea tüüp/kuju Kumerpea
Pea diameeter 15
Välisdiameeter (mm) 8
Pikkus (mm) 65
Keerme pikkus (mm) 60
Detaili paksus (mm) 5
Sertifikaadid RISE CorrSeal
Kasutuskeskkond Välitingimus
Korrosiooniklass C4
Pea tüüp/kuju Montaažikruvi pea
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Pinnatöötlus CorrSeal annab vastavalt Rootsi tüübikinnitusele 15-aastase vastupidavuse korrodeeruvusklassi C4 puhul. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C4 väliskeskkonnad, kus esineb märgatavas koguses õhusaastet või mõõdukas koguses soola, näiteks tööstuspiirkonnad ja rannikualad.
Mõõt 7,5 mm on heaks kiidetud tulepüsivusklassis R30 koormusele 1,0 kN. Min monteerimissügavus 35 mm.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti.
Betoonikruvi ECS on läbikarastatud ning sellega seoses tundlik viltuse sissekruvimise vastu. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
ESSVE betoonikruvi EBS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et paigaldada betoonikruvi koos allesjääva puurimistolmuga. Vastasel juhul ei ole võimalik kruvi paigaldada õige sügavuseni
Korrosiooniklass C4
Otsaku TX30
Pea diameeter 12
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Pikkus (mm) 92
Detaili paksus (mm) 57/42
Puurimissügavus (mm) 45/60
Pingutusmoment paigaldamisel 15
Kasutuskeskkond Välitingimus
Pea tüüp/kuju Peitpea
Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Pinnatöötlus CorrSeal annab vastavalt Rootsi tüübikinnitusele 15-aastase vastupidavuse korrodeeruvusklassi C4 puhul. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C4 väliskeskkonnad, kus esineb märgatavas koguses õhusaastet või mõõdukas koguses soola, näiteks tööstuspiirkonnad ja rannikualad.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti.
Betoonikruvi ECS on läbikarastatud ning sellega seoses tundlik viltuse sissekruvimise vastu. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
ESSVE betoonikruvi EBS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et paigaldada betoonikruvi koos allesjääva puurimistolmuga. Vastasel juhul ei ole võimalik kruvi paigaldada õige sügavuseni.
Materjal, kuhu kinnitatakse Betoon, Õõnespaneel, Kivi
Korrosiooniklass C1
Otsaku TX30
Pea diameeter 12
Välisdiameeter (mm) 7.5
Puuri diameeter (mm) 6
Pikkus (mm) 192
Detaili paksus (mm) 157/142
Puurimissügavus (mm) 45/60
Pingutusmoment paigaldamisel 15
Kasutuskeskkond Sisetingimus
Pea tüüp/kuju Peitpea
Kasutusvaldkond
ESSVE betoonikruvi ECS on taskukohane betoonikruvi lihtsamateks töödeks, kui paigalduse kohta ei nõuta nt ETA tunnustust.
Kirjeldus
Spetsiaalselt karastud kruvi, mis keeratakse puuritud auku otse, ilma tüüblita. Kruvil on nn hi-low-keere, mis tagab head koormusväärtused ning lihtsustab paigaldamist.
Läikivaks tsingitud pinnatöötlus sobib paigaldustöödeks siseruumides, kus korrodeeruvusklassiks on C1. Standardi ISO 9223 kohaselt iseloomustavad korrodeeruvusklassi C1 sisekeskkonnad, kus on köetavad ruumid, madal õhuniiskus ja vähene saaste hulk, nt kontorid, poed, koolid ja hotellid.
Paigaldamine
Paigaldamisel on soovitatav kasutada löökkruvikeerajat. Vaata paigaldusjuhiseid.
Betoonikruvi ei nõua kinnituse kindlustamiseks eelpingestusmomenti, mis tähendab, et kui kruvi on jõudnud aluspinda, tuleb igasugust pingutamist vältida. Lõplik rakendatav pingutusmoment ei tohi olla suurem kui fikseeritava objekti paigalhoidmiseks vajalik. Esitatud pingutusmoment on maksimaalne pingutusmoment; mitte ajada segi teiste toodetega, mis nõuavad eelpingestusmomenti (nt kiilankrud).
Betoonikruvi ECS on läbikarastatud ning seetõttu tundlik viltusele sissekruvimisele. Puuriauk peab olema aluspinna suhtes 90 kraadi all.
Betoonikruvi ECS puhul ei ole nõutav puuriaugu puhtaks puhumine enne paigaldamist, kuid puuriauk peab olema piisavalt sügav, et betoonikruvi saavutaks õige paigaldussügavuse sõltumata võimalikust auku jäänud puurimistolmust.
