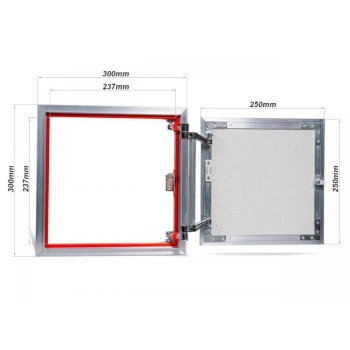

Peidetav plaaditav luuk ATP 30×30 (ATP30X30)

Peidetav plaaditav luuk – alumiiniumist luuk sügavusega 45 mm (ATP seeria) ja 55 mm (ETP seeria), olenevalt suurusest. Piki raami perimeetrit omab profileeritud silikoontihendit, mis tagab luugi taga oleva ruumi usaldusväärse tolmu- ja niiskuskaitse.

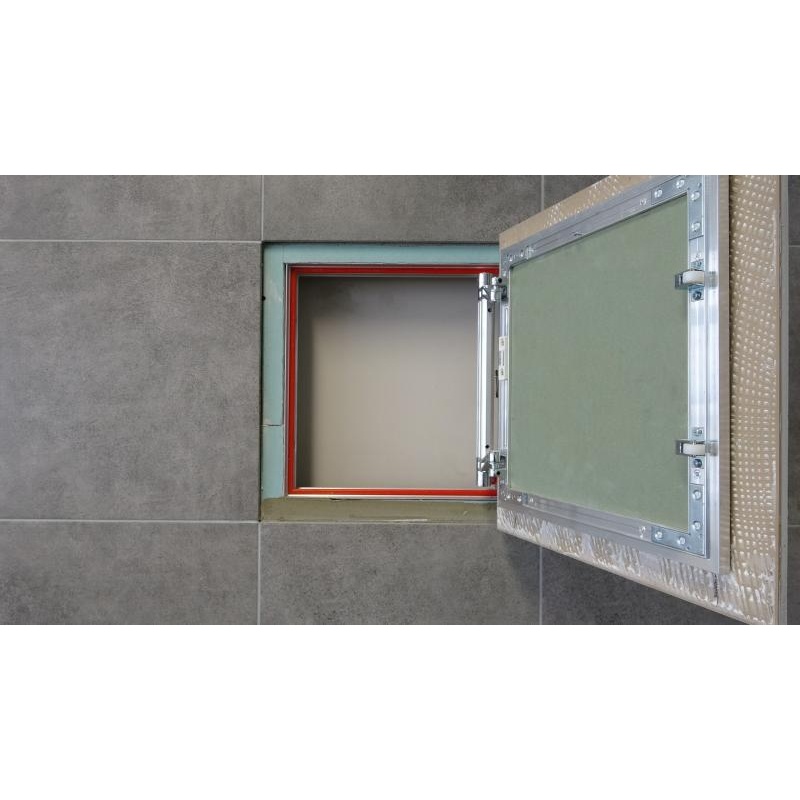

Luuk paigaldatakse seina sisse. Hing peab olema vertikaalselt.
Ukse avamine toimub paremalt vasakule või vasakult paremale olenevalt luugi paigaldusvõimalustest.

Ukse asend on reguleeritav kolmes suunas: horisontaalselt, vertikaalselt ja kaldenurga järgi. On varustatud tootja disainitud võimsa magnetilise survelukuga CombiTOUCH®, mis tagab luugi stabiilse avanemise ilma kinnikiilumiseta ka siis, kui uks on vooderdatud väga raske materjaliga.

Tähelepanu! Luugi lukk on varustatud transpordistopperiga, mis takistab luku juhuslikku avanemist. Luku aktiveerimiseks tuleb transpordistopper eemaldada.



Euroformat ATP 40x40 hooldusluugi omadused:

tüüp ja asukoht: käänduksega, seinale kinnitatav
luugi viimistlemise võimalused: keraamiline plaat, mosaiik, tehis- ja looduskivi ning muud viimistlusmaterjalid
avamismeetod: vajutusega luugile, CombiTOUCH® magnetlukk
luugi avanemisnurk: 180°
luugi karkassi mõõdud (laius x kõrgus x sügavus): 400 mm х 400 mm х 45 mm
avatud luugiava mõõdud (laius x kõrgus): 337 mm х 337 mm
luugiukse mõõdud (laius x kõrgus): 350 mm х 350 mm
luugiukse maksimaalne kandevõime: 7 kg
luugiukse asendi reguleerimine: vertikaalselt, horisontaalselt, ukse kaldenurga järgi
luugi materjal: alumiiniumisulam, kipsplaat (Knauf)
luugi kogukaal: 4.0 kg
varustus: Eesti- ja venekeelne paigaldusjuhend; 2,5 mm ja 5 mm L-kujulised kuuskantvõtmed; iminapp



Liimitud plaat võib ukse mõõtmetest välja ulatuda hinge küljelt mitte rohkem kui 50 mm ja teistelt külgedelt 5-75 mm
Plaadi kleepimisel luugi ukse külge ei ole vaja plaati lõigata
Ukse reguleerimine: verikaalselt, horisontaalselt, kaldenurga järgi
Saadaval suurused: laius alates 20-60 cm, kõrgus 30-120 cm

Peidetav hooldusluuk «Engineer» on peidetavate hooldusluukide ökonoomne variant, mis oma töökindluse ja teostamise lihtsusega on arvestatav konkurent kallimatele mudelitele. Hooldusluugi abil tagatakse lihtne juurdepääs kommunaalteenustele (segistid, filtrid, arvestid), mis paigaldatakse seintesse, millele järgneb viimistlus mahuliste kattematerjalidega: plaadid, portselanplaadid, mosaiigid, tehiskivid, klaasid, peeglid jne.

Luugi «Engineer» omadused

Peidetav luuk «Engineer» on plaatide all väga vastupidava konstruktsiooniga alumiiniumraamist ja terashingega alumiiniumuksest;
Luugi hing on pulbervärvitud, mis tagab usaldusväärse kaitse rooste eest;
Luugi uks on vertikaalselt reguleeritav;
Luugi hing on suurendatud kandevõimega ja vooderdatav raskete viimistlusmaterjalidega, nagu portselanist kivikeraamika ja looduskivi;
Luuk on varustatud lukuga, mis võimaldab vajutades avada ja sulgeda luugi ust. Ei ole vaja täiendavaid käepidemeid, iminappe, lukke jms;
Luugi ukse suurus ühtib raami suurusega, mis võimaldab seda hõlpsasti katta nii plaatide kui ka mosaiikidega.


Tehnilised soovitused
• Luuk paigaldatakse tööstus-, olme- ja eluruumidesse.
• Kasutatakse juurdepääsuks peidetud kommunikatsioonidele ja niššidele.
• Vähemalt 60% kahhelkivist peab olema liimitud luugiukse külge.

Lubatud plaatide üleulatus:
Üleval – kuni 100 mm
All – kuni 100 mm
Hinge küljelt – kuni 100 mm
Hinge vastasküljel:
luugi laius kuni 400 – kuni 15 mm
luugi laius alates 400 – kuni 20 mm

Ukse reguleerimine
Ust on võimalik reguleerida vertikaalselt.
Selleks piisab:
• vabastage üks kinnituskruvi, keerates seda vastupäeva;
• kinnitage kruvi vastasküljel, keerates seda päripäeva sama arvu pööretega.

Transport ja ladustamine
Luuke transporditakse horisontaalasendis mis tahes tüüpi transpordiga, eeldusel, et luugi konstruktsioonielemendid on kahjustuste eest nõuetekohaselt kaitstud. Vältige luugi mahakukkumist laadimise, vedamise ja muude toimingute ajal, kuna see võib kahjustada luuki ja selle konstruktsioonielemente.
Engineer 20x20 hooldusluugi omadused:
tüüp ja asukoht: käänduksega, seinale kinnitatav
luugi viimistlemise võimalused: keraamiline plaat, mosaiik, tehis- ja looduskivi ning muud viimistlusmaterjalid
avamismeetod: vajutusega luugile, magnetlukk
luugi karkassi mõõdud, mm: laius x kõrgus x sügavus 200х200х50
avatud luugiava mõõdud, mm: laius x kõrgus: 160х160
luugiukse mõõdud, mm: laius x kõrgus: 194x194
luugiukse maksimaalne kandevõime, kg: 3,50
luugiukse asendi reguleerimine: vertikaalselt
luugi materjal: alumiiniumisulam, kipsplaat
hinge teras, kõrgendatud kandevõimega, pulbervärvitud usaldusväärse roostekaitse tagamiseks
luugi kogukaal, kg: 2,32
komplekti kuuluvad: paigaldusjuhend

Segisti Franke Lina XL pöörlev tila must matt

Tila versioon: J – tila
Värv: Mattmust
Materjali tüüp: Messing
Aeraatori tüüp: Kärgstruktuuriga
Kraaniava läbimõõt: 35 mm
Ventiili mõõdud: 35 mm
Veevarustusvooliku ühendus: 3/8″
Veevarustusvooliku pikkus: 450 mm
Versioon: Pööratav
Kraani toimivus: Külghoob
Kraani pööramine: 360°

Peidetavat luuki Sanitary kasutatakse lihtsa juurdepääsu tagamiseks kommunaalteenustele (kraanid, filtrid, arvestid), mis paigaldatakse seintesse, millele järgneb viimistlus mahuliste kattematerjalidega: plaat, kivikeraamika, tehiskivi, klaas, peegel jne.

LUUGI SANITARY OMADUSED

Vastupidav
Luugi raam on valmistatud ülitugevast alumiiniumprofiilist. Luugi uks on valmistatud spetsiaalsest alumiiniumprofiilist ja niiskuskindlast kipsplaadist. Luuk talub märkimisväärseid koormusi ja seda saab viimistleda isegi raskete viimistlusmaterjalidega, nagu keraamiline plaat, kivikeraamika, kivi jne.

Lihtne kasutada
Luuki saab hõlpsasti paigaldada erinevatest materjalidest seinaavadesse: betoon, tellis, alumiiniumkarkass jne. Luugi paigaldamisel kipsplaadist seintesse on vaja sellele ehitada eraldi karkass. Luuk on varustatud kvaliteetsete vajutavate lukkudega ning avaneb ja sulgub luugiuksele vajutades. Ei ole vaja täiendavaid käepidemeid, iminappe, lukke jms. Luugi uks on täielikult eemaldatav.

Kauakestev
Luugi konstruktsioonis pole keerulisi mehhanisme, seega on luugi rikke oht praktiliselt välistatud. Materjalid, millest luuk on valmistatud, on korrosioonikindlad ja neid saab kasutada kõrge õhuniiskusega ruumides. Lisaks on luugi perimeetrile paigaldatud tihenduslint, mis takistab niiskuse, lõhnade, mustuse ja tolmu sissepääsu.

Turvaline
Turvalisuse tagamiseks avamisel on luugil spetsiaalsed konksud kaane allosas ja ülaosas turvakett, mis hoiab ära ukse võimaliku allakukkumise avamisel.



Sanitary 20×20 hooldusluugi omadused:

tüüp ja asukoht: seinale kinnitatav,
luugi viimistlemise võimalused: keraamiline plaat, mosaiik, tehis- ja looduskivi ning muud viimistlusmaterjalid
avamismeetod: vajutusega luugile, uks on eemaldatav
luugi karkassi mõõdud (laius x kõrgus x sügavus): 200 mm х 200 mm х 40 mm
avatud luugiava mõõdud (laius x kõrgus): 168 mm х 168 mm
luugiukse mõõdud (laius x kõrgus): 193 mm х 193 mm
luugiukse maksimaalne kandevõime:2,50 kg
luugi kogukaal: 1,16 kg
luugi materjal: alumiiniumisulam, kipsplaat (Knauf)
varustus: paigaldusjuhend

Luuk “Kipsiluuk F2” on universaalne lahendus varjatud juurdepääsuks kommunikatsioonidele kipsplaadist seinte ja lagedega ruumides.

Tänu spetsiaalsetele kinnitusaasadele saab luuki hõlpsasti paigaldada mistahes kipsplaadi konstruktsiooni paksusega 12,5 mm.
Mugav avamine ja sulgemine ühe käe vajutusega. Turvalukud tagavad ohutu avanemise.
Pehme tihend tagab tiheda sobivuse, vältides tuuletõmbust ja tolmu sissetungimist.
Alumiiniumprofiil pulbervärviga annab luugile tugevuse ja muudab selle hõlpsasti sobituma igasse interjööri. Kipsplaadist ukse saab värvida või tapeetida vastavalt seina värvile.
Luuk sobib paigaldamiseks nii seintesse kui lakke ning on varustatud turvaköiega täiendavaks ohutuseks luugi väljakukkumise vastu.
Kvaliteetsed materjalid ja usaldusväärne konstruktsioon tagavad luugi pika kasutusea.

Raami materjal: Pulbervärvitud alumiiniumprofiil
Ukse materjal: Niiskuskindel kipsplaat 12,5 mm
Kipsplaadi seina paksus: 12,5 mm
Avamise tüüp: vajutusega
Luugi ukse tüüp: Eemaldatav
Tihend: Pehme
Lengi ja ukse vahe: 1,5 mm
Paigaldamine: kasutades kinnitusaase
Viimistlusvõimalused: Pahtel, värv, tapeet ja muud materjalid
Asukoht: Sein või lagi
Lisavõimalused: Turvaköis
