Peidetav plaaditav luuk ATP 20×30 (ATP20X30)

KASUTUSOTSTARBED

Paigaldamiseks hoonetesse
Geberit seeria CleanLine duširennide veeärastuseks
Komposiittihenditele
Üksiku dušipea heitvee kogumiseks
Paigaldamiseks väga väikse põranda-ülesehituse korral
Põrandakonstruktsiooni ≥ 65 mm
Kasutamiseks horisontaalse äraviiguga põrandaäravoolule


OMADUSED

Tihendusfliis eelmonteeritud
Ümbritsevat tihendusfliisi 10 cm, tihendussüsteemide ühendamiseks
Põhikeha EPS-st heli tõkestamiseks ja sifooni vastuvõtmiseks


TEHNILISED ANDMED

Sifooni kõrgusega (mm) 30 mm


TARNEKOMPLEKT

Kaitseelemendi kaas tõmbeservaga
Õhuke sängituspealis
Sifoon PE-HD-st
Kinnitusmaterjal


TÄIENDAVALT TELLIDA

Duširenn seeriast CleanLine: 154450001, 154450KS1, 154451001 või 154451KS1


TARVIKUD

• Geberit CleanLine20 duširenn

• Geberit CleanLine50 duširenn

• Geberit CleanLine60 duširenn õhukestele põrandakatetele

• Geberit CleanLine80 duširenn

• Geberit CleanLine duširenn plaaditav

• Geberit pikendus CleanLine duširennide sisestusotsakutele


INFO

• Pidage plaadisuuruste < 5 cm korral silmas põhikeha tasanduskihi ülekatet. Laske tasanduskihi materjal ja paksus määratleda plaatijal


Ajatu disainiga duširennid on saavutanud suure populaarsuse.
Geberiti CleanLine duširennidel on veel üks suur eelis: tänu uudsele tehnoloogiale on neid väga lihtne paigaldada ja niisama lihtne ka puhastada.

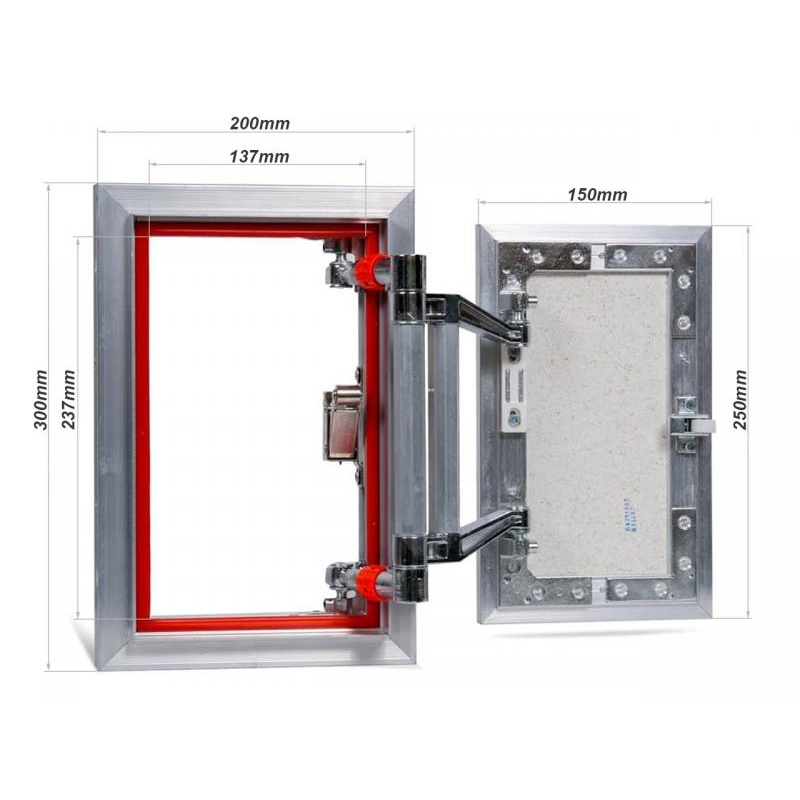

Peidetav plaaditav luuk – alumiiniumist luuk sügavusega 45 mm (ATP seeria) ja 55 mm (ETP seeria), olenevalt suurusest. Piki raami perimeetrit omab profileeritud silikoontihendit, mis tagab luugi taga oleva ruumi usaldusväärse tolmu- ja niiskuskaitse.

Luuk paigaldatakse seina sisse. Hing peab olema vertikaalselt.
Ukse avamine toimub paremalt vasakule või vasakult paremale olenevalt luugi paigaldusvõimalustest.

Ukse asend on reguleeritav kolmes suunas: horisontaalselt, vertikaalselt ja kaldenurga järgi. On varustatud tootja disainitud võimsa magnetilise survelukuga CombiTOUCH®, mis tagab luugi stabiilse avanemise ilma kinnikiilumiseta ka siis, kui uks on vooderdatud väga raske materjaliga.

Tähelepanu! Luugi lukk on varustatud transpordistopperiga, mis takistab luku juhuslikku avanemist. Luku aktiveerimiseks tuleb transpordistopper eemaldada.


Euroformat ATP 30x30 hooldusluugi omadused:

tüüp ja asukoht: käänduksega, seinale kinnitatav,
luugi viimistlemise võimalused: keraamiline plaat, mosaiik, tehis- ja looduskivi ning muud viimistlusmaterjalid
avamismeetod: vajutusega luugile, CombiTOUCH® magnetlukk
luugi avanemisnurk: 180°
luugi karkassi mõõdud (laius x kõrgus x sügavus): 300 mm х 300 mm х 45 mm
avatud luugiava mõõdud (laius x kõrgus): 237 mm х 237 mm
luugiukse mõõdud (laius x kõrgus): 250 mm х 250 mm
luugiukse maksimaalne kandevõime: 5 kg
luugiukse asendi reguleerimine: vertikaalselt, horisontaalselt, ukse kaldenurga järgi
luugi materjal: alumiiniumisulam, kipsplaat (Knauf)
luugi kogukaal: 2.9 kg
komplekti kuuluvad: Eesti- ja venekeelne paigaldusjuhend; 2,5 mm ja 5 mm L-kujulised kuuskantvõtmed; iminapp

Liimitud plaat võib ukse mõõtmetest välja ulatuda hinge küljelt mitte rohkem kui 50 mm ja teistelt külgedelt 5-75 mm
Plaadi kleepimisel luugi ukse külge ei ole vaja plaati lõigata
Ukse reguleerimine: verikaalselt, horisontaalselt, kaldenurga järgi
Saadaval suurused: laius alates 20-60 cm, kõrgus 30-120 cm

Peidetav hooldusluuk «Engineer» on peidetavate hooldusluukide ökonoomne variant, mis oma töökindluse ja teostamise lihtsusega on arvestatav konkurent kallimatele mudelitele. Hooldusluugi abil tagatakse lihtne juurdepääs kommunaalteenustele (segistid, filtrid, arvestid), mis paigaldatakse seintesse, millele järgneb viimistlus mahuliste kattematerjalidega: plaadid, portselanplaadid, mosaiigid, tehiskivid, klaasid, peeglid jne.

Luugi «Engineer» omadused

Peidetav luuk «Engineer» on plaatide all väga vastupidava konstruktsiooniga alumiiniumraamist ja terashingega alumiiniumuksest;
Luugi hing on pulbervärvitud, mis tagab usaldusväärse kaitse rooste eest;
Luugi uks on vertikaalselt reguleeritav;
Luugi hing on suurendatud kandevõimega ja vooderdatav raskete viimistlusmaterjalidega, nagu portselanist kivikeraamika ja looduskivi;
Luuk on varustatud lukuga, mis võimaldab vajutades avada ja sulgeda luugi ust. Ei ole vaja täiendavaid käepidemeid, iminappe, lukke jms;
Luugi ukse suurus ühtib raami suurusega, mis võimaldab seda hõlpsasti katta nii plaatide kui ka mosaiikidega.


Tehnilised soovitused
• Luuk paigaldatakse tööstus-, olme- ja eluruumidesse.
• Kasutatakse juurdepääsuks peidetud kommunikatsioonidele ja niššidele.
• Vähemalt 60% kahhelkivist peab olema liimitud luugiukse külge.

Lubatud plaatide üleulatus:
Üleval – kuni 100 mm
All – kuni 100 mm
Hinge küljelt – kuni 100 mm
Hinge vastasküljel:
luugi laius kuni 400 – kuni 15 mm
luugi laius alates 400 – kuni 20 mm

Ukse reguleerimine
Ust on võimalik reguleerida vertikaalselt.
Selleks piisab:
• vabastage üks kinnituskruvi, keerates seda vastupäeva;
• kinnitage kruvi vastasküljel, keerates seda päripäeva sama arvu pööretega.

Transport ja ladustamine
Luuke transporditakse horisontaalasendis mis tahes tüüpi transpordiga, eeldusel, et luugi konstruktsioonielemendid on kahjustuste eest nõuetekohaselt kaitstud. Vältige luugi mahakukkumist laadimise, vedamise ja muude toimingute ajal, kuna see võib kahjustada luuki ja selle konstruktsioonielemente.
Engineer 20x20 hooldusluugi omadused:
tüüp ja asukoht: käänduksega, seinale kinnitatav
luugi viimistlemise võimalused: keraamiline plaat, mosaiik, tehis- ja looduskivi ning muud viimistlusmaterjalid
avamismeetod: vajutusega luugile, magnetlukk
luugi karkassi mõõdud, mm: laius x kõrgus x sügavus 200х200х50
avatud luugiava mõõdud, mm: laius x kõrgus: 160х160
luugiukse mõõdud, mm: laius x kõrgus: 194x194
luugiukse maksimaalne kandevõime, kg: 3,50
luugiukse asendi reguleerimine: vertikaalselt
luugi materjal: alumiiniumisulam, kipsplaat
hinge teras, kõrgendatud kandevõimega, pulbervärvitud usaldusväärse roostekaitse tagamiseks
luugi kogukaal, kg: 2,32
komplekti kuuluvad: paigaldusjuhend

Luuk «Architect» on mõeldud seintesse paigaldamiseks. Luuki kasutatakse ruumide siseviimistluses. Luuk «Architect» sobib kasutamiseks koos kahhelkivide, mosaiikkivide, tehis- ja looduskivide ning muude viimistlusmaterjalidega. Luugi abil saab tagada lihtsa ja mugava juurdepääsu seina taga asuvatele kommunikatsioonidele (elektrijuhtmestik, torustikud jms), mis võimaldab nende kontrollimist või parandamist.

Konstruktsioonilised omadused:

Luuk on valmistatud alumiiniumprofiilist.
Luugi ukse avamiseks tuleb vajutada uksehinge poolsele küljele.
Luuki saab vertikaalselt reguleerida 6 mm kuuskantvõtme abil.
Luugi uks avaneb 180 kraadi tänu kahe liigendiga uksehingele.
Luuki ümbritseb kummitihend, mis takistab niiskuse, tolmu ja liigse müra liikumist.

Tehnilised nõuded ja soovitused:

Vähemalt 60% kahhelkivist peab olema liimitud luugiukse külge.
Kahhelkivi võimaliku pragunemise vältimiseks ei tohi kahhelkivi ulatuda rohkem kui 4 cm üle luugi serva.
Uksehingi ja lukke on soovitatav regulaarselt õlitada. See pikendab toote kasutusiga.

Architect 50x50 hooldusluugi omadused:

tüüp ja asukoht: käänduksega, seinale kinnitatav
luugi viimistlemise võimalused: keraamiline plaat, mosaiik, tehis- ja looduskivi ning muud viimistlusmaterjalid
avamismeetod: vajutusega luugile, magnetlukk
luugi avanemisnurk: 180°
luugi karkassi mõõdud (laius x kõrgus x sügavus): 500 mm х 500 mm х 45 mm
avatud luugiava mõõdud (laius x kõrgus): 450 mm х 450 mm
luugiukse mõõdud (laius x kõrgus): 470 mm х 470 mm
luugiukse maksimaalne kandevõime: 13,50kg
luugiukse asendi reguleerimine: vertikaalselt
luugi materjal: alumiiniumisulam, kipsplaat
luugi kogukaal: 7.06 kg
komplekti kuuluvad: Eesti- ja venekeelne paigaldusjuhend
